Les gabarits utilisés pour les défonces micro ont été acheté. Ils sont en plexiglass et ont des repères qui facilitent énormément leur positionnement sur le corps de la guitare. Ils sont fixés à l'aide de ruban adhésif de peintre.
Les défonces sont faites à la fraise à copier et font 2.5 cm de profondeur.

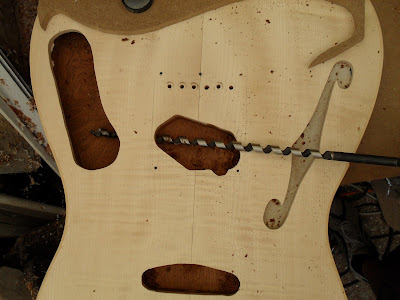

Une fois les cavité micro réalisées, deux perçage sont fait. Ils servent a passer les fils des micros jusqu'à l'électronique du pickguard. Le premier dans le sens de la longueur, relie les deux cavités micro.
Le deuxième permet de relier la cavité du micro chevalet à la chambre de résonance du bas
Le pickguard est réalisé dans une plaque 3 plis (pearl/black/mint).
Là encore pas de surprise, un gabarit et une fraise droit de copiage.
Et là, petite nouveauté, avant de démonter le gabarit, le pickguard est biseauté avec une fraise à roulement 45°. Ce biseau permet de faire apparaitre les deux plis cachés et donne une impression de liseré.
Dernière étape, on réalise une défonce pour le micro manche ...
... et après un léger coup de papier de verre pour éliminer les petites bavures le pickguard est présenté sur la guitare pour vérifier le bon ajustage.
A ce stade de la construction le chevalet est posé de façon a connaitre l'emplacement exacte de la défonce de son micro.
Cette étape est cruciale, car la position du chevalet détermine l'utilisation future de la guitare :
- Chevalet mal placé = joli objet de décoration ...
- Chevalet bien placé = joli instrument de musique ...
Il faut donc prendre les bonnes décisions. Pour ma part je tente la réalisation d'une guitare accordable et jouable.
Sur les Telecaster le diapason est de 25,5 pouces (soit 647,7 mm). Il faut une distance de 647,7 mm entre le sillet de tête et les pontets du chevalet. Avant de mesurer et de placer le chevalet, les pontets sont placés a mi-course de réglage afin de pouvoir corrigé leur position.
Une fois le repérage fait le chevalet est fixé avec les 5 vis fournies.
Le filet sur une guitare n'a aucun rôle acoustique, il est uniquement là pour le plaisir des yeux. Ici il s'agit d'un filet en acétate couleur crème.
La première chose a faire c'est de faire une feuillure de la taille du filet. Pour cette feuillure il existe des fraise de défonceuse adaptées pour chaque taille de filet.
Le filet est collé dans la feuillure à l'acétone. La feuillure et le filet sont badigeonné d'acétone puis sont assemblés. L'ensemble est maintenu avec du ruban adhésif de peintre. On procède par tronçon d'une dizaine de centimètre.
Après un bon coup de ponçage (grain 400 pour le pas abimé le filet) le résultat est plutôt sympa.

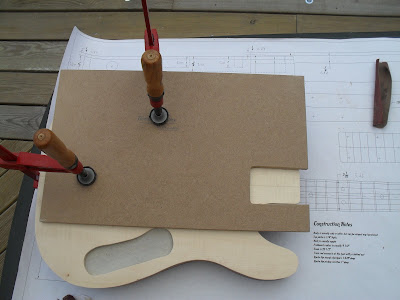

On commence par défoncer l'emplacement du manche. Encore et toujours l'éternel couple gabarit/fraise de copiage ...
Repérage des trou pour les vis

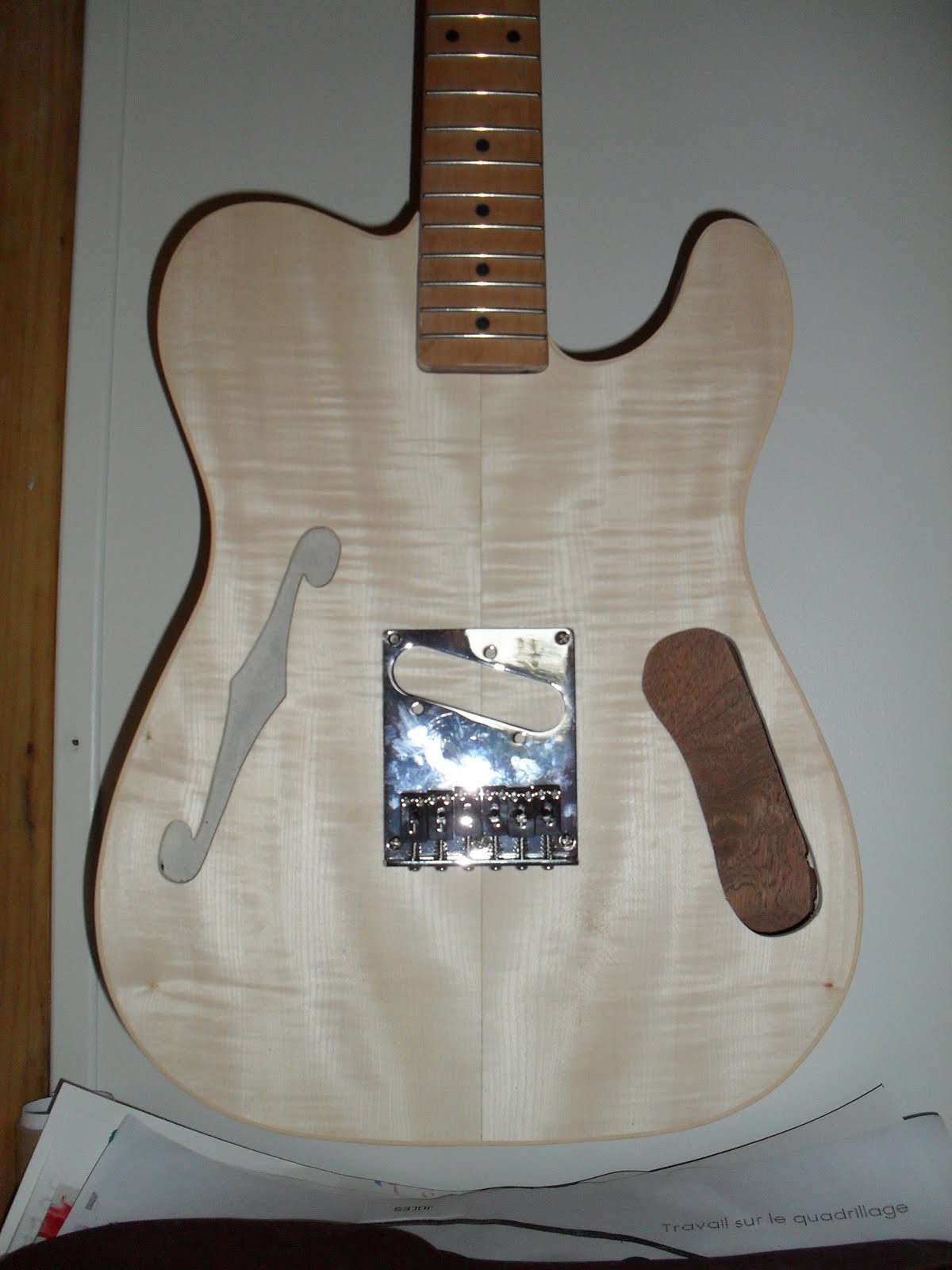

Et ... Première vue d'ensemble
L'arrête du dos du corps est "cassée". Cette opération se fait avec une "fraise à 1/4 de rond".
Maintenant que la table est collée, son façonnage peut avoir lieu. Il se fait de la même façon que pour le corps, à la seule différence que cette fois c'est le corps lui même qui sert de gabarit pour le guidage de la fraise.
La tranche de la guitare peut maintenant être poncé...
... puis la table.
